MIL-DTL-26500

Description

MIL-DTL-26500

MIL-DTL-26500

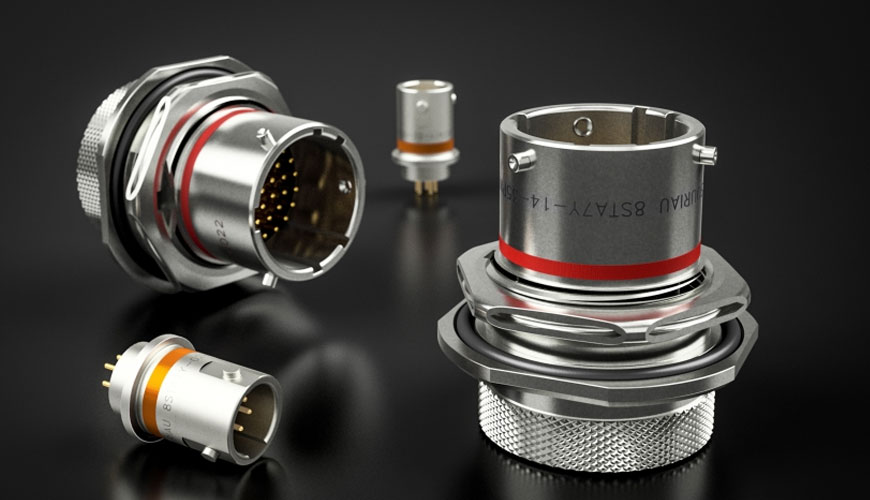

MIL-DTL-26500 ailesi, dişli kuplajın yanı sıra süngü kuplajlı konektörler sunar. Bu konektörler, uygun şekilde bağlanmış MIL-DTL-83723 Serisi III konektörler ile birleştirilebilir (Shell Size 8 hariç, yalnızca dişli kaplin).

Shell Type

•  24264 = Wall mount receptacle
• 24265 = Jam nut receptacle
•  24266 = Straight plug

Sınıf (Malzeme ve Kaplama)

•  R = Aluminum shell, black anodized finish
• E* = Stainless steel shell, passivated

Kabuk Boyutu (SS)

8, 10, 12, 14, 16, 18, 20, 22 or 24

Kilitleme Mekanizması

• B = Bayonet Coupling
•  T = Threaded Coupling

İletişim Tarzı

•  P = Pin
•  S = Socket

Polarizasyon (Anahtarlama)

• N = Normal
•  6, 7, 8, 9 or Y (Alternate keyed positions, Y is not availabe in SS 8)
•  1, 2, 3, 4 or 5 (Clocked insert polarizations within normally keyed shell, not approved for new design, n/a in SS 8)

Kodlama

• 01 = Less contacts (is not marked on the part)
• 341 = Connector kitted with MS27291-XX straight clamp
• Consult factory for other modifications

Ürünlerle alakalı detaylı bilgi için info@adozmuhendislik.com adresine mail iletebilirsiniz.
